本實用新型涉及薄膜分切機技術領域，尤其涉及一種薄膜分切機擺動輥的控制結構。

背景技術：

現有的薄膜分切機在對材料進行分切時，母卷存在圓度不均，張力不均等問題，為了矯正這些母卷缺陷，在放卷處，會加裝擺動輥，現有的技術，是使用電位計或者角度傳感器檢測擺動輥支架的位置，從而通過計算擺動輥的位置，這個方式因為間接檢測支架位置，數據傳輸有一定的滯后性，不能有效的控制放卷張力，所以現提出一種薄膜分切機擺動輥的控制結構。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種薄膜分切機擺動輥的控制結構。

為了實現上述目的，本實用新型采用了如下技術方案：

一種薄膜分切機擺動輥的控制結構，包括兩個對稱設置的固定側板，兩個所述固定側板之間轉動連接有同一個支撐軸，且支撐軸側壁靠近兩端位置處均固定設置有支撐臂，兩個所述支撐臂遠離支撐軸一端轉動連接有同一個擺動輥，且擺動輥與支撐軸平行設置，兩個固定側板側壁均設有用于驅動支撐軸旋轉的驅動機構。

優選的，所述驅動機構包括與固定側板側壁鉸接的氣缸，且氣缸的活塞桿端部鉸接有旋轉塊，旋轉塊與支撐軸側壁端部位置處固定。

優選的，所述氣缸上設有氣缸位置傳感器，且氣缸位置傳感器通過信號線連有plc控制器，所述plc控制器與氣缸形成通訊連接。

優選的，所述支撐軸和擺動輥兩端均套設有軸承件。

本實用新型的有益效果為：

通過設置的氣缸位置傳感器，更加直觀的反饋氣缸的動作，更好的反饋支撐軸的旋轉角度，更好的反饋擺動輥狀態，減少數據傳輸的滯后性，有效的控制放卷張力。

附圖說明

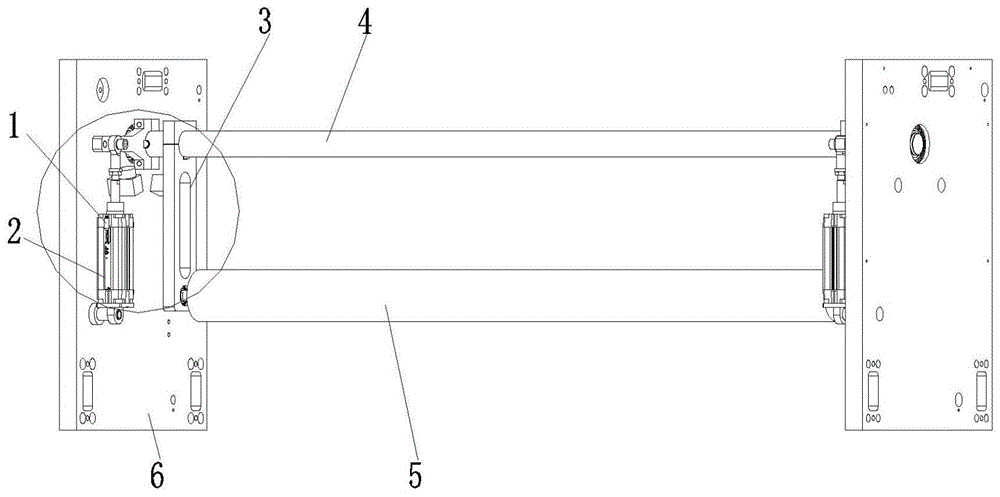

圖1為本實用新型提出的一種薄膜分切機擺動輥的控制結構的結構示意圖；

圖2為圖1的局部放大結構示意圖。

圖中：1氣缸位置傳感器、2氣缸、3支撐臂、4支撐軸、5擺動輥、6固定側板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-2，一種薄膜分切機擺動輥的控制結構，包括兩個對稱設置的固定側板6，兩個固定側板6之間轉動連接有同一個支撐軸4，且支撐軸4側壁靠近兩端位置處均固定設置有支撐臂3，兩個支撐臂3遠離支撐軸4一端轉動連接有同一個擺動輥5，且擺動輥5與支撐軸4平行設置，兩個固定側板6側壁均設有用于驅動支撐軸4旋轉的驅動機構。

本實用新型中，驅動機構包括與固定側板6側壁鉸接的氣缸2，且氣缸2的活塞桿端部鉸接有旋轉塊，旋轉塊與支撐軸4側壁端部位置處固定，氣缸2上設有氣缸位置傳感器1，且氣缸位置傳感器1通過信號線連有plc控制器，plc控制器與氣缸2形成通訊連接，支撐軸4和擺動輥5兩端均套設有軸承件。

工作原理：將擺動輥的控制結構安裝到薄膜分切機中合適位置，薄膜分切機材料沒有進行張力控制或者張力恒定時，擺動輥5自由下垂，氣缸2的活塞桿也處在中間位置，放卷準備時，氣缸2行程到最大值，plc控制器控制薄膜分切機的放卷電機的速度，使氣缸2的活塞桿回到中間位置，材料到達設定的張力，放卷啟動，在運行過程中，通過氣缸位置傳感器1檢測氣缸2的行程位置，來調整放卷電機的速度快慢，使氣缸2行程始終趨向中間值，從而達到放卷張力的恒張力控制。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

技術特征：

1.一種薄膜分切機擺動輥的控制結構，包括兩個對稱設置的固定側板(6)，其特征在于，兩個所述固定側板(6)之間轉動連接有同一個支撐軸(4)，且支撐軸(4)側壁靠近兩端位置處均固定設置有支撐臂(3)，兩個所述支撐臂(3)遠離支撐軸(4)一端轉動連接有同一個擺動輥(5)，且擺動輥(5)與支撐軸(4)平行設置，兩個固定側板(6)側壁均設有用于驅動支撐軸(4)旋轉的驅動機構。

2.根據權利要求1所述的一種薄膜分切機擺動輥的控制結構，其特征在于，所述驅動機構包括與固定側板(6)側壁鉸接的氣缸(2)，且氣缸(2)的活塞桿端部鉸接有旋轉塊，旋轉塊與支撐軸(4)側壁端部位置處固定。

3.根據權利要求2所述的一種薄膜分切機擺動輥的控制結構，其特征在于，所述氣缸(2)上設有氣缸位置傳感器(1)，且氣缸位置傳感器(1)通過信號線連有plc控制器，所述plc控制器與氣缸(2)形成通訊連接。

4.根據權利要求3所述的一種薄膜分切機擺動輥的控制結構，其特征在于，所述支撐軸(4)和擺動輥(5)兩端均套設有軸承件。

技術總結

本實用新型公開了一種薄膜分切機擺動輥的控制結構，包括兩個對稱設置的固定側板，兩個所述固定側板之間轉動連接有同一個支撐軸，且支撐軸側壁靠近兩端位置處均固定設置有支撐臂，兩個所述支撐臂遠離支撐軸一端轉動連接有同一個擺動輥，且擺動輥與支撐軸平行設置，兩個固定側板側壁均設有用于驅動支撐軸旋轉的驅動機構。本實用新型更加直觀的反饋氣缸的動作，更好的反饋支撐軸的旋轉角度，更好的反饋擺動輥狀態，有效的控制放卷張力。

技術研發人員：呂振彩

受保護的技術使用者：上海軻舜機電設備有限公司

技術研發日：2020.03.11

技術公布日：2020.10.27
